Электрический водонагреватель относится к оборудованию повышенной опасности, поскольку одновременно контактирует с водой и электросетью. Его монтаж требует внимательного подхода. Но как заземлить водонагреватель? В статье разберем этот вопрос. Ошибки при подключении способны привести к появлению напряжения на корпусе, повреждению техники и риску поражения электрическим током.
Особенно важной считается правильная схема подключения в помещениях с высокой влажностью. Ванная комната, кухня или душевая создают условия, при которых даже небольшая утечка тока становится опасной для человека. Заземление также минимизирует опасность возгорания. Поэтому на шнурах питания этих устройств уже предусмотрена специальная вилка с соответствующим контактом заземления. И для нее необходима подходящая розетка. Расскажем, для чего это требуется и что именно делать.
Почему заземление обязательно?
Любой современный электрический бойлер содержит нагревательный элемент, работающий под напряжением. Если повреждается изоляция или возникает внутренняя неисправность, ток способен перейти на металлические части прибора.
В подобной ситуации заземление выполняет функцию аварийной защиты. При появлении утечки опасное напряжение уходит в землю, а автоматика отключает питание.
Именно поэтому корректное подключение влияет сразу на несколько факторов:
- безопасность человека;
- стабильную работу оборудования;
- защиту техники от повреждений.
Без заземления человек может ощущать покалывание при контакте с водой или корпусом водонагревателя. Утечка тока особенно опасна во влажном помещении.
Какие водонагреватели нужно заземлять?
Заземление требуется любому бойлеру независимо от конструкции. Это касается моделей для квартиры, загородного жилья и сезонного использования — вне зависимости от объема, расположения бака, мощности ТЭНа.
И накопительный, и проточный тип водонагревателя подключаются через защитный проводник. Разница между ними связана с мощностью и особенностями подключения к водопроводу, однако требования безопасности относительно электросети остаются одинаковыми.
Для мощных моделей особенно важно учитывать нагрузку на проводку. Некоторые устройства потребляют значительный объем электроэнергии, поэтому старая сеть может не выдерживать работу оборудования.
Как устроена система заземления

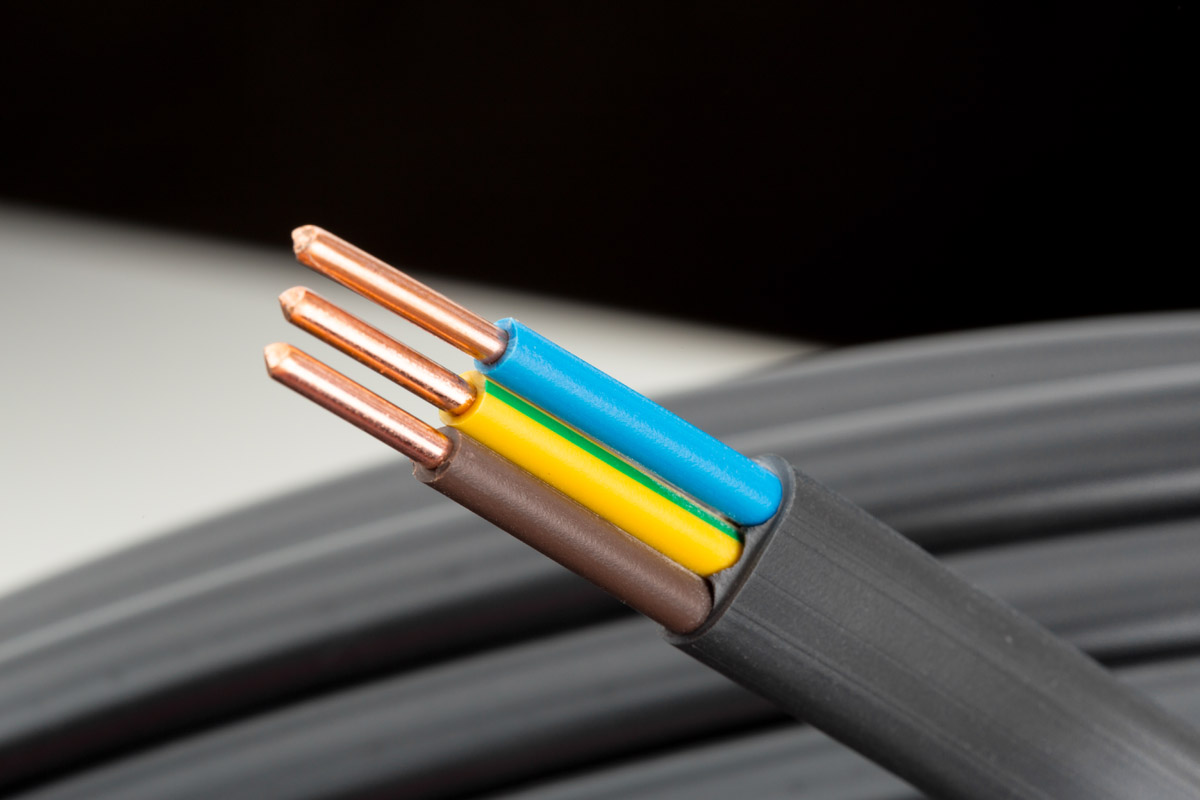

В современных домах для подключения бойлера используется трехжильный кабель. Внутри находятся фазный провод, ноль и отдельный защитный провод заземления.
При аварийной ситуации ток уходит через защитный контур, а устройство защитного отключения реагирует на утечку и обесточивает линию. Именно поэтому специалисты рекомендуют устанавливать УЗО даже при наличии полноценного заземления.
Для бытового бойлера обычно применяется медный провод сечением 2,5 мм², однако точное сечение зависит от мощности прибора и длины линии.
Почему нельзя подключать заземление к трубам
В старом жилом фонде иногда пытаются использовать водопровод или отопительные коммуникации вместо заземления. Подобный способ считается опасным и противоречит требованиям электробезопасности.
Причина связана с тем, что современные трубы часто изготавливаются из пластика и не обеспечивают стабильный контакт с землей. Кроме того, напряжение может перейти на другие элементы системы водоснабжения (например, стиральную машину).
Нельзя использовать для заземления:
- батареи отопления;
- газовые коммуникации;
- случайные металлические конструкции.
Даже если подобная схема кажется рабочей, она не обеспечивает полноценную защиту человека и также сделает вероятным поражение электрическим током через другие металлические конструкции в вашей квартире, к которым обычно можно прикасаться без опасений.

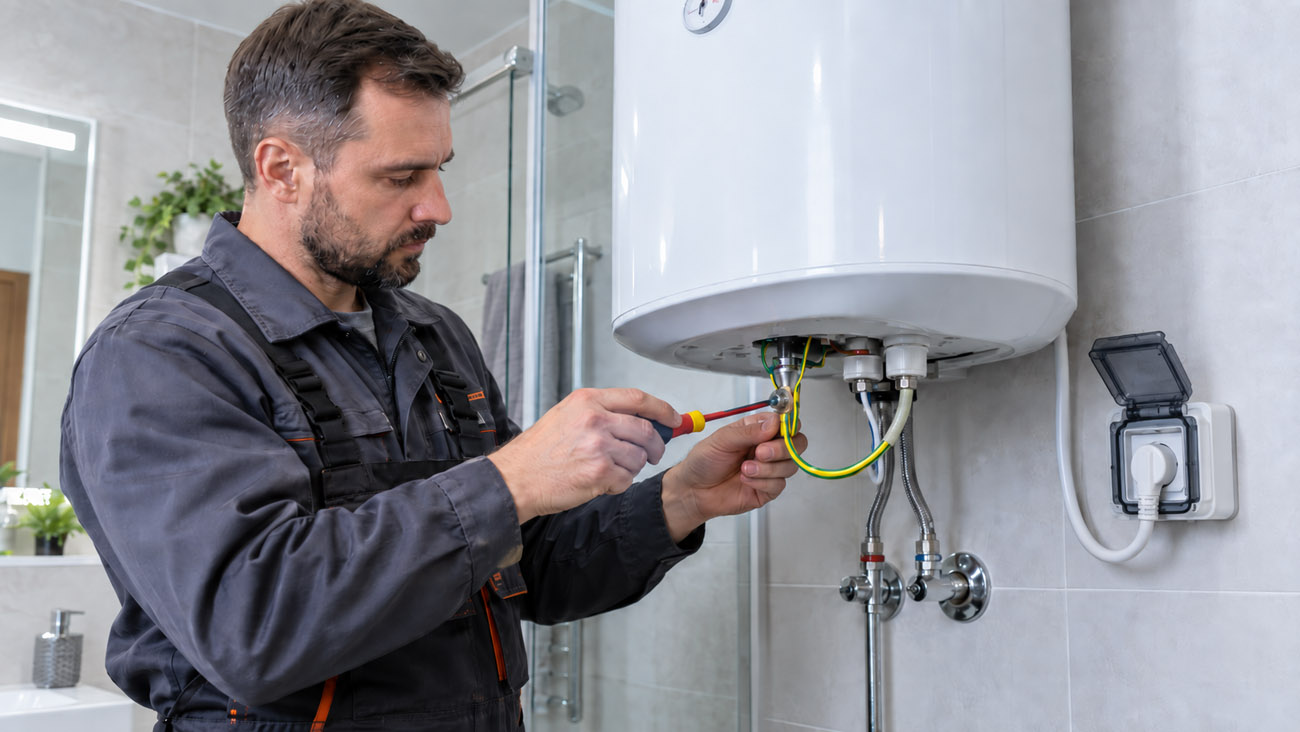

Как подключают водонагреватель в квартире
Если квартира с трехжильной проводкой, подключение выполняется через отдельную линию от электрощита. Для бойлера устанавливают автоматический выключатель, УЗО и розетку с заземляющим контактом.
Особенно важно, чтобы розетка соответствовала мощности прибора и имела защиту от влаги. Дешевые удлинители и переходники для подключения водонагревателя использовать нежелательно.
В старых домах ситуация сложнее. Во многих зданиях отсутствует полноценное заземление и используется двухжильная проводка. В подобной ситуации специалисты рекомендуют модернизацию электросети, а не попытки подключать защиту к трубам или нулю.

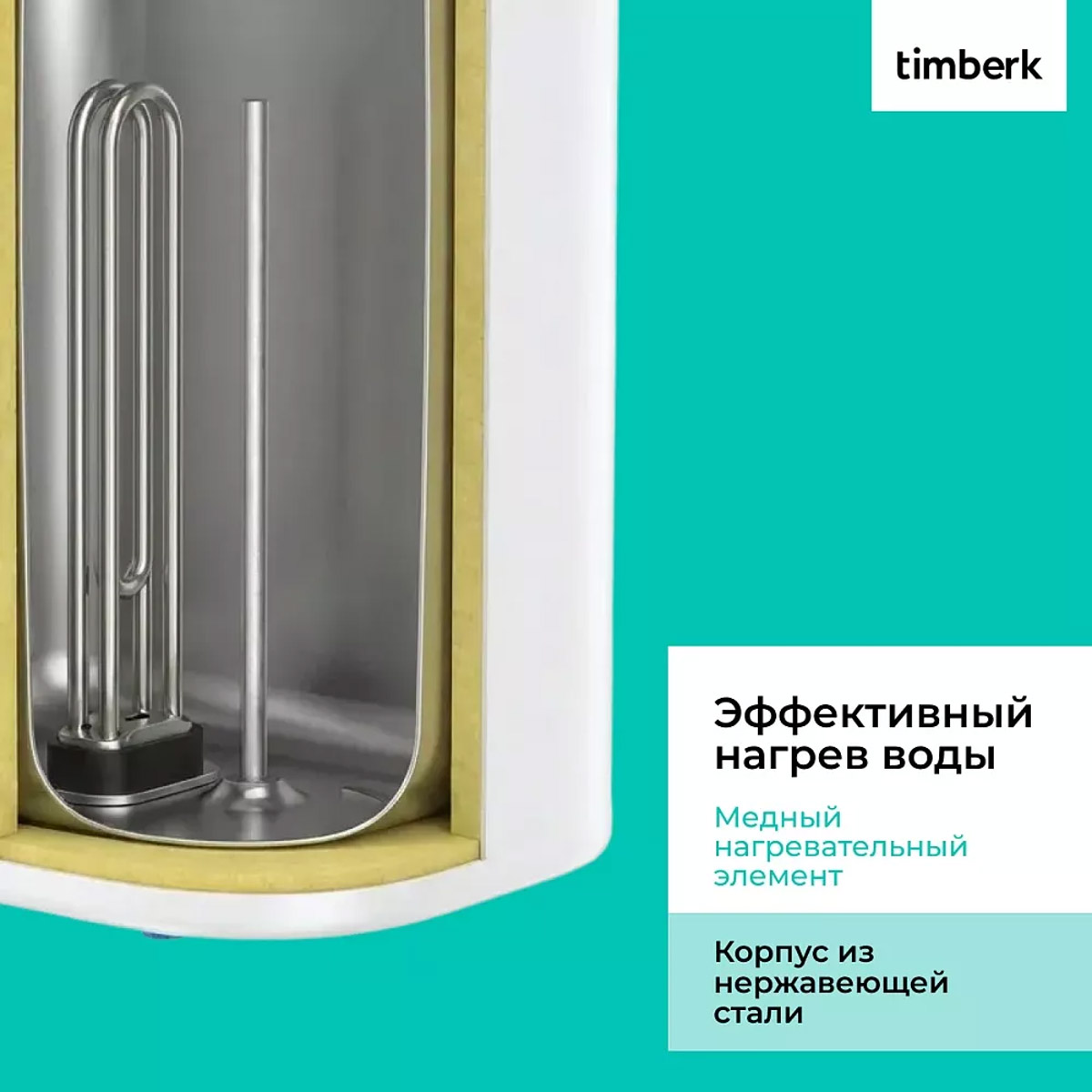

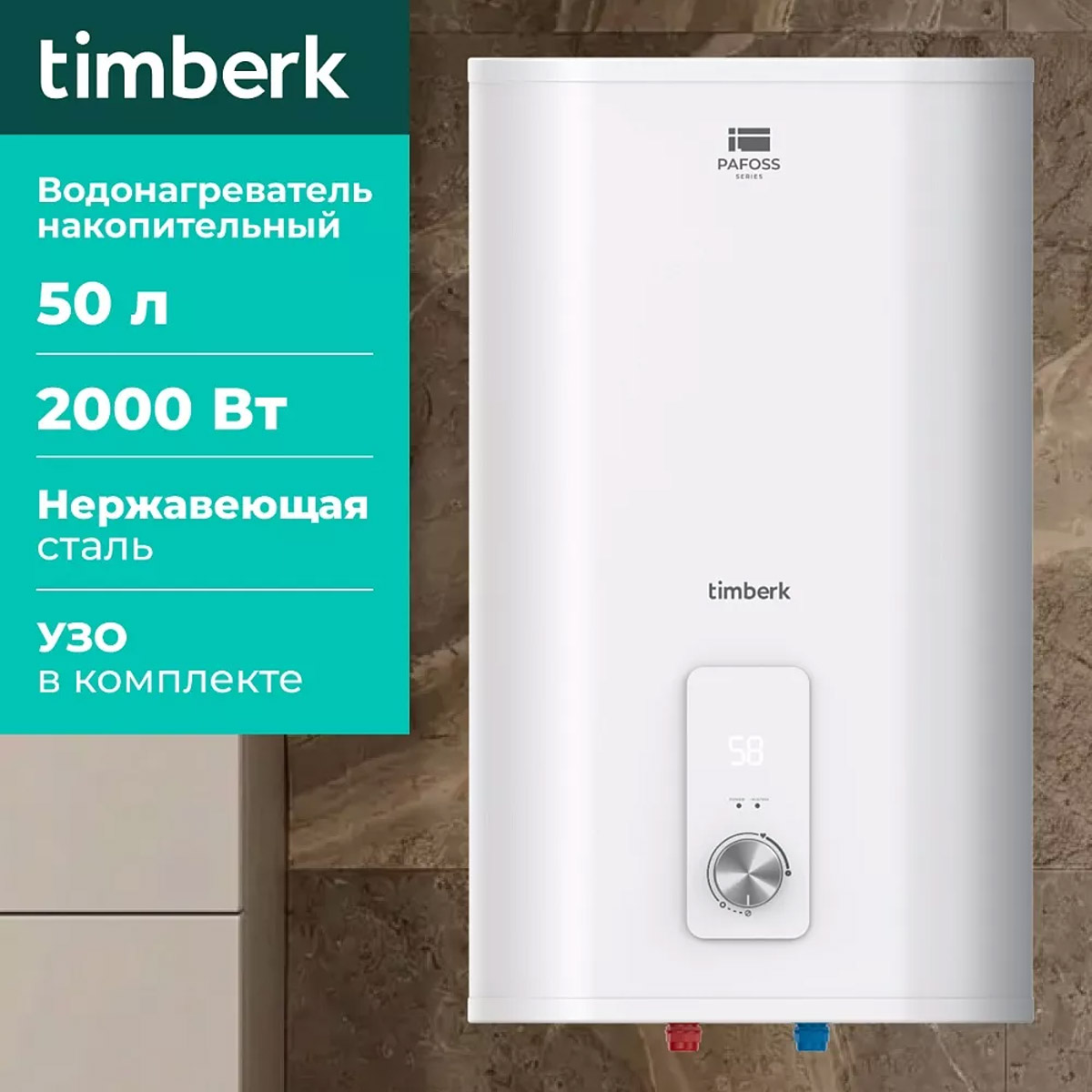

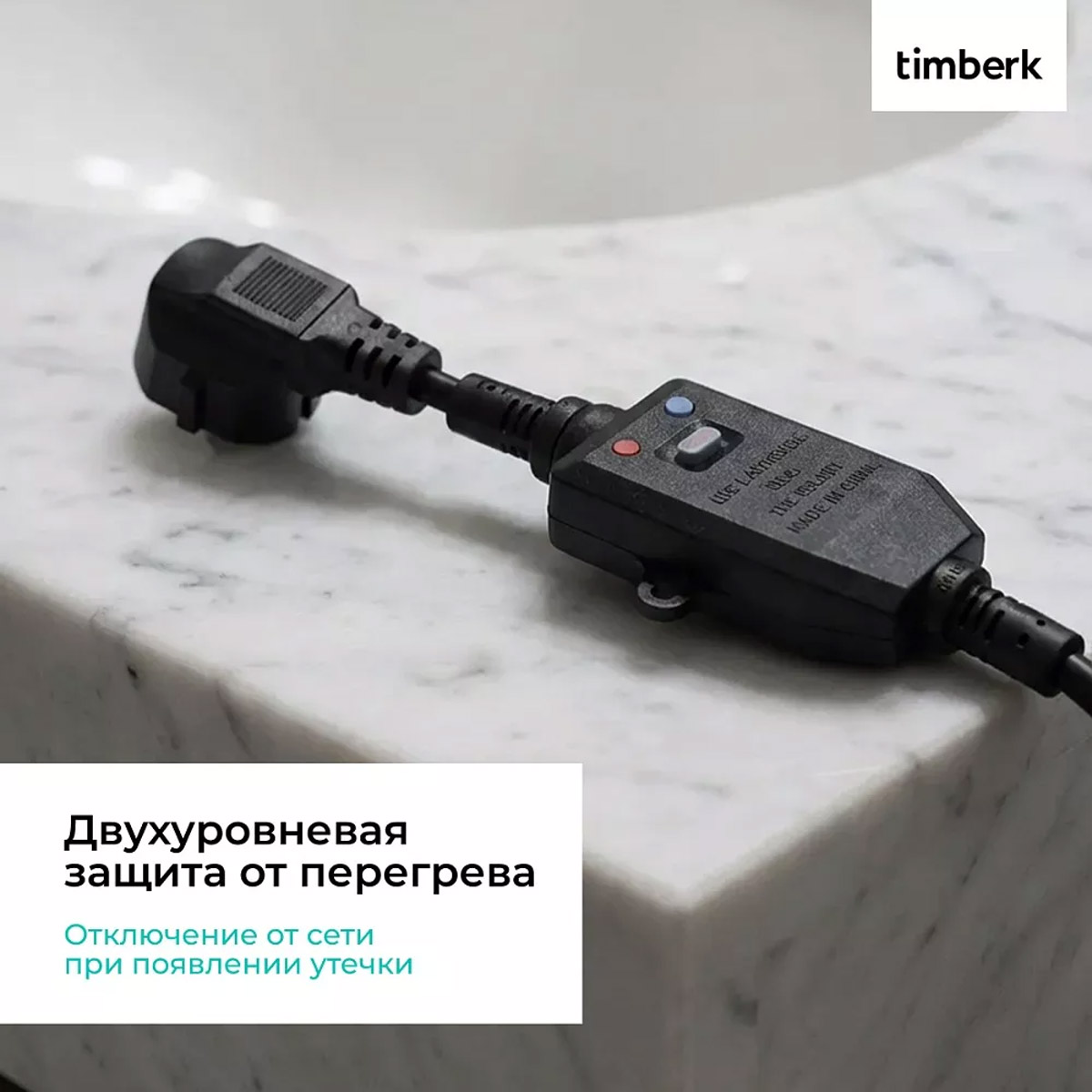

Один из подходящих электроприборов для дома уже имеет УЗО в комплекте поставки. Это Timberk FSL1 VE с медным ТЭНом мощностью 2000 Вт. В случае выбора этой модели вы получаете модель вертикальной установки, с внутренним баком из нержавеющей стали и с удобной механической панелью управления (также предусмотрен LED-дисплей).
Как организовать заземление в частном доме
Если речь идет про частный дом или дачу, заземляющий контур обычно создается отдельно. В грунт устанавливаются металлические электроды, соединенные между собой полосой или проводником.
После монтажа система проверяется специальным оборудованием. Именно правильное сопротивление контура определяет эффективность защиты.
Для подобных работ желательно привлекать специалиста, поскольку ошибки при монтаже способны сделать заземление бесполезным.
Почему на корпусе появляется напряжение
Иногда пользователь замечает легкие удары током при контакте с бойлером или водой. Причиной часто становится повреждение нагревательного элемента или нарушение изоляции.
В результате напряжение попадает на корпус прибора. Также проблема может возникать из-за изношенной проводки, влажности или неправильного подключения техники.
Отдельную опасность создает коррозия внутренних элементов. Со временем поврежденный нагреватель начинает пропускать ток в воду, особенно при интенсивной эксплуатации. Если подобная ситуация обнаружена, следует привлечь специалиста для ремонта и технического обслуживания.
Что важно учитывать при подключении
Перед установкой бойлера необходимо проверить состояние проводки, мощность линии и наличие защитной автоматики. Особенно внимательно оценивается старая сеть, рассчитанная на небольшое количество бытовых приборов.
Современный водонагреватель создает серьезную нагрузку на сеть, как и стиральный агрегат, электрическая плита или другая мощная техника.
При монтаже важно учитывать:
- состояние электропроводки;
- мощность прибора;
- качество автоматики.
Если линия перегружена, проводка начинает нагреваться, а контакты постепенно разрушаются. Поэтому без модернизации и создании правильного подключения не обойтись.
Распространенные ошибки
Многие владельцы жилья пытаются самостоятельно сделать подключение без понимания принципов электробезопасности. На тематические форумы регулярно попадают истории о неправильном монтаже, перегреве проводки и появлении напряжения на корпусе бойлера.
Одной из распространенных ошибок считается подключение заземления к трубам. Также проблемы возникают при использовании старой проводки, слабых автоматов и неподходящего кабеля.
Некоторые пытаются подключать водонагреватель в ту же линию, где уже работает другая мощная техника. В результате сеть перегружается, а контакты начинают перегреваться.
Как видите, правильно выполненное заземление водонагревателя — обязательное условие безопасной эксплуатации оборудования. Для подключения требуется исправная электропроводка, отдельная линия питания, защитный проводник и устройство защитного отключения.
Особенно важно избегать устаревших схем подключения через трубы или случайные металлические элементы. Если возникают сомнения в состоянии электросети, монтаж и проверку системы лучше доверить квалифицированному электрику.
