Как работает проточный водонагреватель

Проточные водонагреватели — это компактные и эффективные устройства, которые обеспечивают горячую воду. В отличие от накопительных бойлеров, они не требуют резервуара и не тратят энергию на постоянный подогрев. Прибор начинает работать только в момент открытия крана, моментально нагревая воду до нужной температуры. Разберем, как работает проточный нагреватель воды, а также рассмотрим, в чем причины популярности этой техники.

Современный ритм жизни требует от техники мгновенного отклика и комфорта, и это обеспечивает принцип действия проточного водонагревателя электрического. Вот почему его выбирают:

1. Мгновенный нагрев воды — не нужно ждать, пока прогреется бак; вода становится горячей сразу после включения.
2. Компактность — занимает минимум места на стене, подходит для малогабаритных ванных комнат и кухонь.
3. Экономия энергии — нагрев происходит только при потреблении воды, без потерь на поддержание температуры.
4. Неограниченный объем — можно мыться в душе столько, сколько нужно, не дожидаясь повторного нагрева.
5. Современный дизайн и управление — многие модели с дисплеем, датчиками температуры, регулировкой мощности.

Популярность проточных водонагревателей также объясняется удобством подключения: большинство электрических моделей можно установить без сложной перепланировки, а газовые версии часто выбирают владельцы частных домов, где есть подвод газа. Эта техника позволяет готовить, умываться и стирать без перерывов, не заботясь о том, хватит ли горячей воды в накопительном баке.

Устройство проточного водонагревателя

Чтобы понять, как работает проточный водонагреватель, нужно разобрать его строение. Ведь он не запасает воду, а прогоняет ее через нагревательный элемент, моментально повышая температуру потока. Это — лаконичное с точки зрения конструкции, но инженерно продуманное решение.

Несмотря на компактность, конструкция прибора включает ряд важных компонентов, от которых зависят стабильность работы, безопасность и энергоэффективность. Вот как устроен проточный водонагреватель, его основные элементы конструкции следующие:

1. Компактный пластиковый или металлический корпус защищает внутренние элементы от влаги и повреждений.
2. Водяной блок (гидравлическая часть). Это — первая точка входа воды в устройство. Водяной блок регулирует подачу жидкости и обеспечивает корректное распределение потока через нагревательные элементы. В нем могут располагаться датчики давления и расхода воды, определяющие, когда включить нагрев.
3. Нагревательный элемент. В электрических моделях это могут быть ТЭН (трубчатый электронагреватель), заключенный в медную или нержавеющую трубку, либо открытая спираль (в моделях с более простым устройством). Нагрев происходит сразу после активации — ТЭН разогревается за 2-3 секунды, отдавая тепло проходящей через него воде.
4. Электронный блок управления, в котором находятся микропроцессоры, дисплей, элементы управления (сенсорные или механические), а также система термозащиты. Современные устройства регулируют температуру и мощность автоматически, учитывая напор и температуру входящей воды.
5. Система безопасности. Чтобы исключить перегрев или короткое замыкание, проточные водонагреватели снабжаются несколькими датчиками: термостатами, датчиками давления и расхода, системой отключения при отсутствии воды. Это особенно важно в моделях с высокой мощностью.
6. Выходной патрубок: горячая вода выходит через него в смеситель, душ или мойку. Часто на нем также устанавливается система стабилизации потока или регулятор температуры.

Если речь идет о газовом варианте, конструкция немного отличается:

• газовая горелка заменяет ТЭН и включается при открытии крана;
• есть система розжига (пьезо- или электронный);
• присутствует встроенный теплообменник из меди, через который проходит вода;
• имеются камера сгорания и дымоотвод (в зависимости от типа — турбированный или атмосферный).

Компактные модели “проточников” специально разрабатываются с учетом монтажа в труднодоступных местах — под мойкой, над раковиной, внутри шкафа. Также популярны специальные модели, которые монтируются на смеситель или заменяют его.

Как видите, проточный водонагреватель — это не просто”коробка с ТЭНом”, а тщательно сконструированный прибор, в котором каждый элемент работает на результат: постоянный поток горячей воды без задержек, перегрева и переплат за электроэнергию. Поэтому техника и стала столь популярной в квартирах и частных домах.

Типы проточных водонагревателей

Схема работы проточного водонагревателя отличается из-за вида устройства. Разберемся подробнее.

Газовые и электрические

Работа газового проточного водонагревателя обеспечивается за счет процесса горения. Техника подключается к магистрали и функционирует благодаря горелке, которая и разогревает теплообменник. Считается, что эти приборы экономичны и отличаются высокой производительностью, однако для них требуется дымоход и профессиональное подключение (подсоединение к магистрали без специалистов из газовой службы невозможно). Кроме того, требуется специальное разрешение на установку, а в процессе эксплуатации — профильное обслуживание.

Принцип работы проточного электрического водонагревателя (и его устройство) отличаются. Эти модели нагревают воду с помощью ТЭНа или индукционного элемента. Они включаются автоматически при открытии крана. Среди плюсов:

• компактность и легкость установки;
• возможность самостоятельного монтажа;
• стильный внешний вид и компактность;
• не требуют дымохода и доступа к газовой магистрали;
• подходят практически для любых помещений с электроснабжением.

Из особенностей стоит отметить ощутимую нагрузку на электросеть — зачастую более 3 кВт.

Напорные и безнапорные

Принцип действия проточного водонагревателя будет отличаться из-за того, о какой модели идет речь — напорной или безнапорной.

Напорные (или закрытые) водонагреватели устанавливаются на водопроводную систему и обеспечивают горячую воду сразу в несколько точек. Их можно подключить к стандартному смесителю. Они автоматически поддерживают давление, отличаются долговечностью и высокой прочностью корпуса.

Безнапорные (или открытые) работают только с комплектным краном или душем. Вода поступает в них из системы, но выходит только через встроенный выход. Как работает проточный водонагреватель электрический на кран? Он подключаются к одной точке (например, умывальник или кухонная раковина) и не совместим с обычными смесителями. Зато эти приборы легко монтируются без использования дополнительных приспособлений.

Принцип работы проточных водонагревателей

Итак, устройство и работа проточного водонагревателя подчинены простому, но эффективному принципу: вода нагревается моментально, проходя через корпус с нагревателем. В отличие от накопительных бойлеров, в этом случае нет бака — и ждать, пока нагреется весь объем, не нужно. Вода поступает в прибор, проходит через мощный теплообменник и уже через несколько секунд выливается из крана теплой или горячей. Все происходит в “режиме реального времени”.

Если это электрический водонагреватель, внутри находится ТЭН или спираль, которая моментально нагревается при подаче напряжения. Вода, проходя по медной или стальной трубке, прилегающей к нагревательному элементу, успевает набрать нужную температуру — в зависимости от мощности устройства и напора воды. Чем меньше напор, тем горячее поток.

У газовых моделей тепло создается за счет горелки, которая включается автоматически, когда открывается кран. Вода поступает в теплообменник, над которым горит пламя. Эти проточники не зависят от мощности электросети, но требуют обязательного подключения к дымоходу или системе отвода продуктов сгорания.

Популярны и умные модели с датчиками температуры, регуляторами напора и экранами. Они автоматически подстраивают мощность под входящую температуру воды и текущий расход, что делает использование еще более комфортным.

Итак, выяснили, как работает проточный нагреватель. Теперь разберем его выбор, установку и эксплуатацию.

Основные технические характеристики проточных водонагревателей

Принцип устройства проточного водонагревателя обеспечивает горячую воду “сразу и быстро”, без накопительных баков и долгого ожидания. Но чтобы устройство действительно оправдало ожидания, важно понимать, какие характеристики на что влияют. Вот восемь важных параметров, которые помогут выбрать надежный и подходящий прибор для дома или дачи:

1. Мощность (кВт). Это один из основных факторов, влияющих на интенсивность нагрева воды. Чем выше мощность, тем быстрее и горячее будет поток. Для кухонной мойки достаточно 3–5 кВт, для душа подойдет диапазон от 4-6 кВт. Если предполагается одновременное использование в нескольких точках — лучше рассматривать модели от 9 кВт и выше. При этом не стоит забывать: чем больше киловатт, тем выше требования к электропроводке и защите.
2. Производительность (литров в минуту). Она показывает, сколько горячей воды вы получите за 60 секунд. Важно учитывать и саму цифру, и условия, при которых она достигнута. Один водонагреватель может выдавать 5 литров при нагреве на 20 °C, а другой — на все 30 °C. В реальных условиях это может означать разницу между теплым душем и прохладной струйкой.
3. Температура нагрева. Большинство приборов поднимают температуру воды до 50–60 °C. Этого вполне хватает для бытовых нужд. Простые модели могут не иметь точной регулировки — только “прохладно” или “горячо”. А вот более продвинутые дают возможность установить комфортную температуру с точностью до градуса. Особенно важно это для душа: диапазон от 37 до 43 °C — оптимален для тела, а для кухни может потребоваться и выше.
4. Тип управления. Может быть механическое или электронное — все зависит от предпочтений и бюджета. Гидравлические системы включаются автоматически при нужном напоре, но не всегда точно держат температуру. Электронные модели способны отслеживать параметры и адаптироваться к изменениям давления и температуры воды.
5. Тип подключения Большинство моделей рассчитано на стандартное однофазное (220 В). Но если мощность водонагревателя выше 10 кВт, может потребоваться трехфазное подключение на 380 В. Это важно учитывать заранее — особенно если планируете монтаж в доме с ограниченными возможностями по электропитанию. Есть разница в том, как работают проточные краны водонагреватели, — для их подключения обычно достаточно стандартной розетки.
6. Конструкция и форма. В этом вопросе выбор огромный. Есть настенные, вертикальные и горизонтальные модели, компактные для установки под раковиной или полностью интегрированные в смеситель. Для небольших помещений и дачных условий особенно удобны варианты “два в одном” — кран и нагреватель в одном корпусе. Это экономит место и упрощает подключение.
7. Функции безопасности. Современные устройства — с целым набором защит: отключение при перегреве, защита от сухого хода (работы без воды), автоматическая остановка при слишком низком напоре. Также важна влагозащита корпуса, особенно если водонагреватель планируется установить в ванной комнате.
8. Материалы нагревательного элемента. Качество ТЭНа влияет на срок службы прибора. Медь — лидер по долговечности и теплопередаче, но и дороже. Нержавеющая сталь — более доступный вариант, сохраняющий достаточную прочность. Керамика выбирается за устойчивость к накипи. Выбор материала важен, если вода в регионе жесткая или содержит много примесей.

Итак, перед покупкой сопоставьте технические параметры устройства (проточного электрического водонагревателя) с собственными потребностями. Это — залог комфорта и надежной работы водонагревателя в ожидаемых условиях.

Монтаж проточных водонагревателей

Теперь знаете, как работает проточный электрический водонагреватель. Расскажем, как обеспечить его стабильную и безопасную работу путем правильного подключения.

Подготовка к установке начинается с выбора места: лучше всего располагать прибор как можно ближе к точке разбора воды, чтобы минимизировать теплопотери. Учитывается и тип подключения: подавляющее большинство моделей рассчитаны на одну точку — например, на кран или душ. Следует проверить состояние электропроводки: если прибор рассчитан на 5 киловатт и выше, потребуется отдельная линия с автоматическим выключателем минимум на 25 ампер и кабелем сечением не менее 4 мм². Без заземления подключать прибор категорически запрещается, это влияет на безопасность. Если есть сомнения в качестве электросети, не стоит рисковать — лучше проконсультироваться с электриком.

Подключение к водопроводу зависит от типа устройства: напорные модели подключаются напрямую к системе водоснабжения и могут обслуживать несколько точек, в то время как безнапорные — работают только с одним комплектным краном или душевой лейкой и не рассчитаны на постоянное давление. Сначала перекрывается подача воды. Затем монтируется тройник или отдельный кран с отводом на прибор. Желательно установить фильтр грубой очистки, особенно если в доме жесткая вода. Сам водонагреватель крепится на стену или на раковину, а подключение выполняется с помощью гибких шлангов, при этом строго соблюдается направление потока воды — оно указано на корпусе. После сборки проверяется герметичность всех соединений.

Электрическое подключение проводится строго по правилам. Водонагреватель подсоединяется к отдельной линии с автоматом нужного номинала. Обязательно заземление. Если установка производится в зоне с повышенной влажностью, например в ванной, розетка должна иметь степень защиты не ниже IP44. Прибор включается в сеть только после того, как корпус заполнится водой — сухой запуск почти гарантированно сломает нагревательного элемента.

Завершающий этап — проверка работоспособности. Открывается кран, и прибор должен начать нагрев — это можно определить по индикации или звуку работы. При наличии термостата регулируется температура нагрева. Важно убедиться, что устройство корректно реагирует на снижение давления или отсутствие воды — оно должно отключаться автоматически.

Существует нюанс, о котором часто забывают: электрический водонагреватель нельзя устанавливать выше уровня душа, если не предусмотрен обратный клапан. В противном случае возможен обратный ток воды, что приводит к сбоям в работе и даже поломке устройства.

Правила эксплуатации

Безопасная работа проточного водонагревателя обеспечивается следующим образом:

1. Главное правило — никогда не включайте водонагреватель всухую. Это приведет к мгновенному перегреву и поломке ТЭНа. Перед включением устройства убедитесь, что вода пошла через кран или душ. У большинства моделей есть встроенная защита от “сухого” включения, но полагаться только на нее не стоит.
2. Следите за напором воды: для стабильной работы проточного нагревателя необходим минимальное давление (обычно от 0,04–0,06 МПа). При слишком слабом напоре прибор не включится или будет работать с перебоями.
3. Не выставляйте максимум температуры постоянно, поскольку это сокращает срок службы нагревательного элемента. Лучше установить среднее значение и регулировать напор воды для повышения или понижения температуры. У некоторых моделей нагрев зависит от протока, а не от ручной регулировки.
4. Перед водонагревателем рекомендуется ставить фильтр грубой очистки, который задерживает частицы ржавчины, песка и накипи. Эти загрязнения могут забить вход и привести к перегреву. Проверяйте и очищайте фильтр раз в 2–3 месяца.
5. Не используйте обычные удлинители. Проточные водонагреватели — мощные устройства, особенно модели от 3 до 7 кВт. Подключать их следует к выделенной розетке с хорошим заземлением. Категорически запрещено подключать прибор через дешевые удлинители — это грозит перегревом, оплавлением кабеля и пожаром.
6. Если во время работы водонагреватель начинает нагреваться снаружи, появляется запах пластика или он отключается — это тревожный сигнал. Немедленно выключите устройство, отключите от электросети и вызовите мастера. Возможна поломка термореле или ТЭНа.
7. Проводите регулярную очистку от накипи, поскольку она может скапливаться даже при условии фильтра “на входе”. Если заметили, что вода нагревается хуже, а прибор стал шуметь — возможно, пора промыть ТЭН лимонной кислотой или специальным раствором. Рекомендованная периодичность очистки — раз в 6–12 месяцев, в зависимости от жесткости воды.
8. Проточные водонагреватели не рассчитаны на круглосуточную работу. Отключайте питание, если не планируете долго пользоваться прибором. Также важно избегать скачков напряжения и перегрева.

И в завершение рассмотрим актуальные, надежные и энергоэффективные модели проточных водонагревателей Timberk. Эта техника способна обеспечить горячей водой одну или несколько точек водоразбора безо всяких графиков и ожиданий — тогда, когда это действительно нужно.

Проточные водонагреватели Timberk

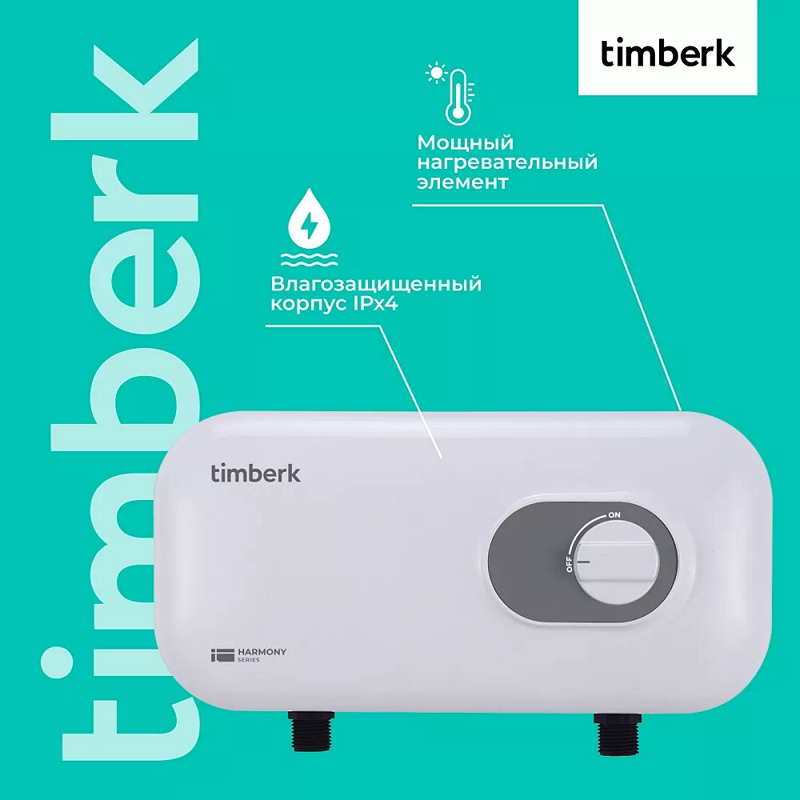

Из компактных моделей с настенным креплением стоит отметить Harmony T-WI7-P17-SC с номинальной мощностью 3500 Вт и механической системой управления. Техника укомплектована медным нагревательным элементом и имеет встроенный датчик защиты от перегрева. Авторский дизайн и влагозащищенный корпус IPx4 позволяют выбрать любое удобное место для расположения в ванной.

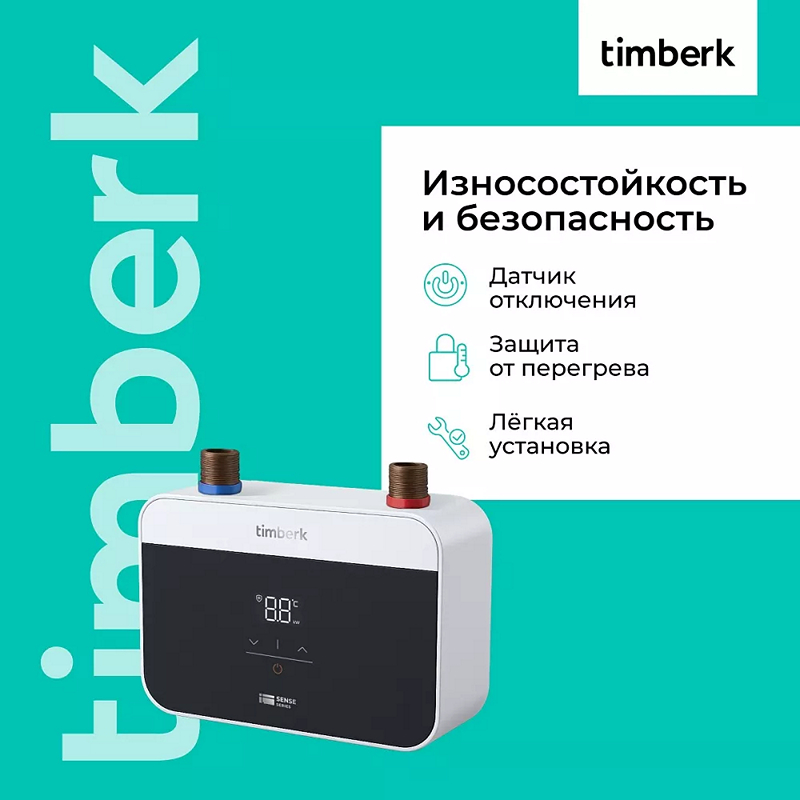

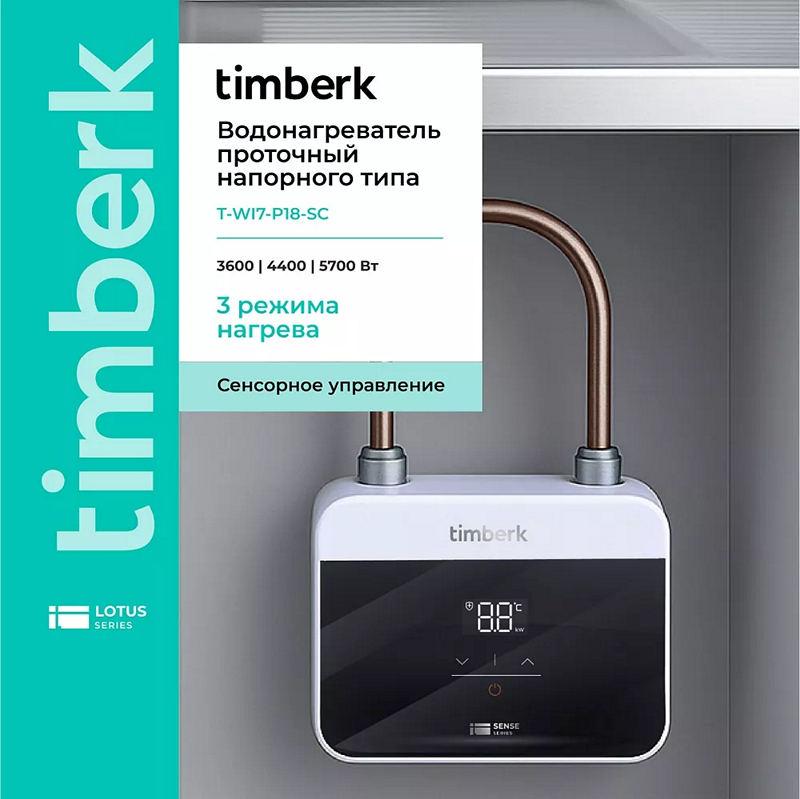

Если нужна модель с сенсорным управлением и цифровым дисплеем, выбирайте Sense T-WI7-P18-SC. Техника с медным ТЭНом на 5700 Вт подходит для водоразбора из двух точек одновременно и демонстрирует текущую температуру нагрева на LED-дисплее. Модель рассчитана на нагрев воды до 60 градусов Цельсия и обеспечивает точную регулировку температуры.

Если нужен проточный водонагреватель-кран, то рекомендуем:

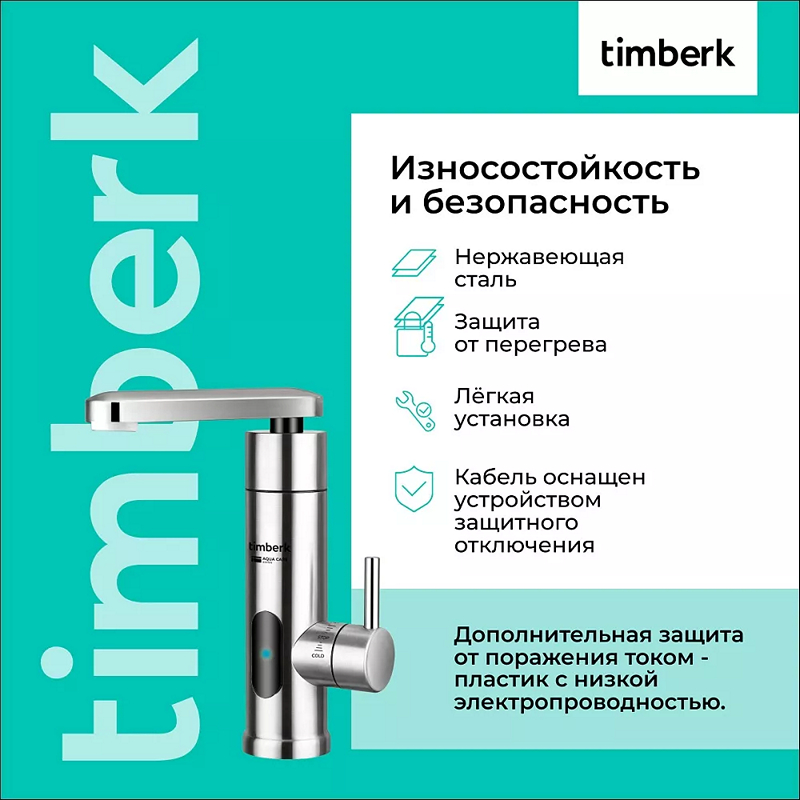

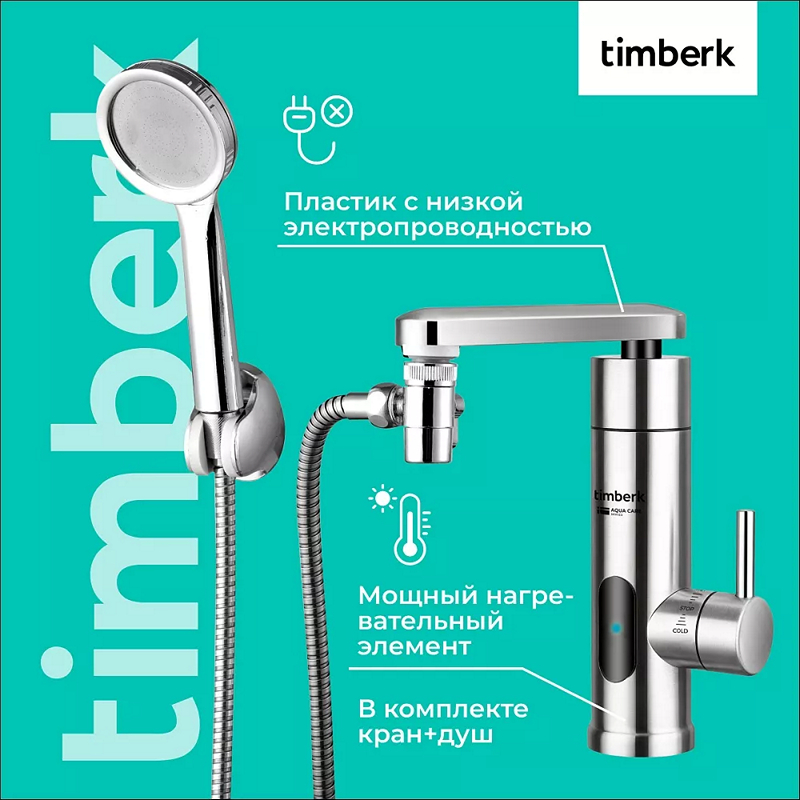

• Aqua Care T-IT3-MD-R14 с металлическим корпусом (пищевая нержавеющая сталь марки 304), минимальным расходом электроэнергии и мгновенным нагревом. Прибор подключается через стандартный европейский разъем. В комплект также входят душевая лейка и шланг. Мощность прибора — 3600 Вт.

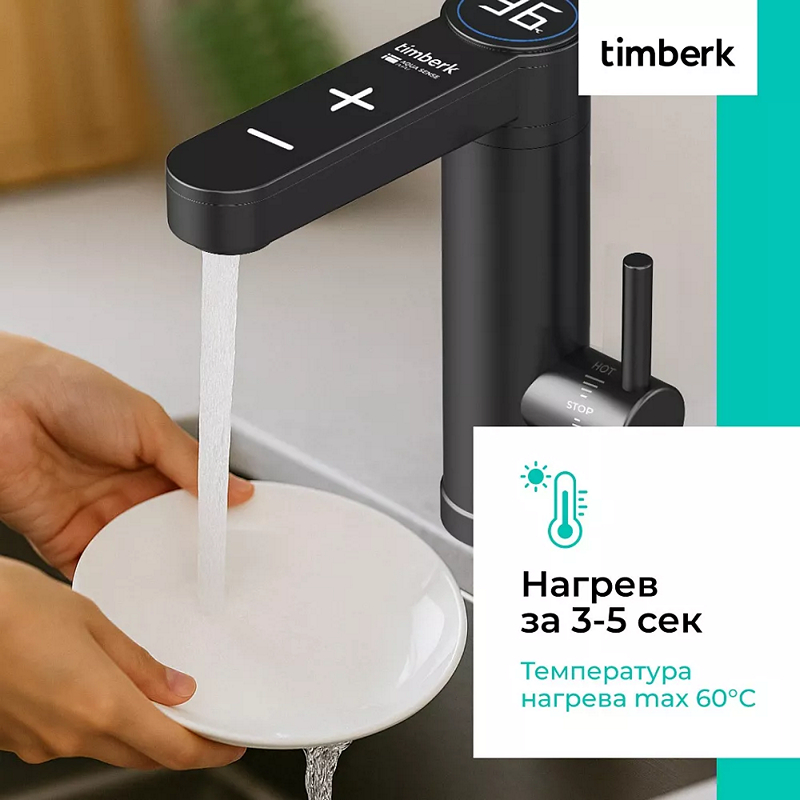

• Aqua Sense: T-IT3-MD-R13 — с LED-дисплеем и кнопками для регулировки температуры прямо на корпусе крана. Это лаконичный смеситель черного цвета с нагревателем на 3300 Вт. Модель защищена от перегрева (на кабеле электроподключения также предусмотрено УЗО).

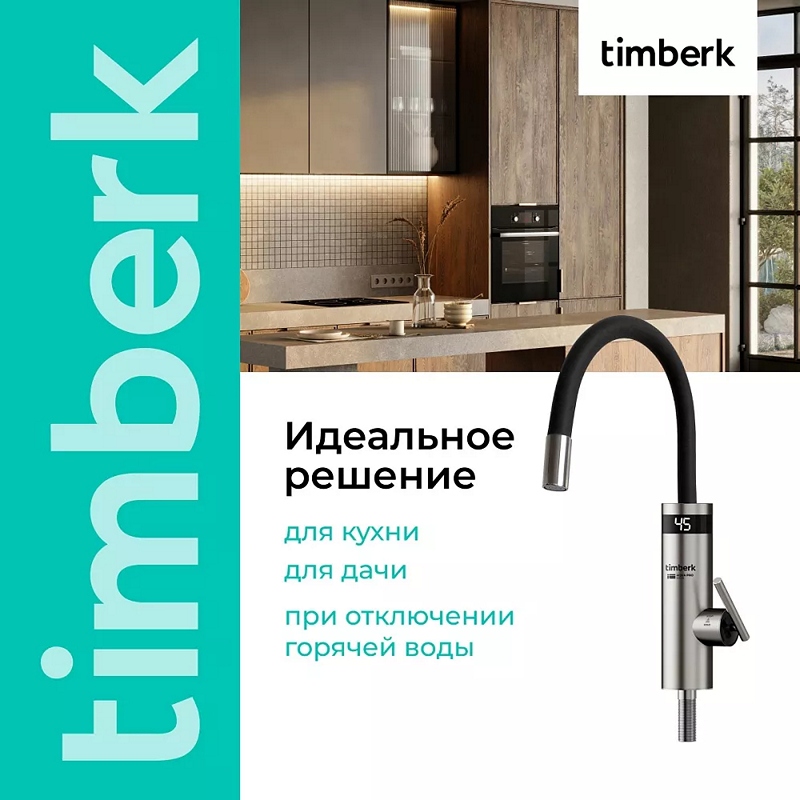

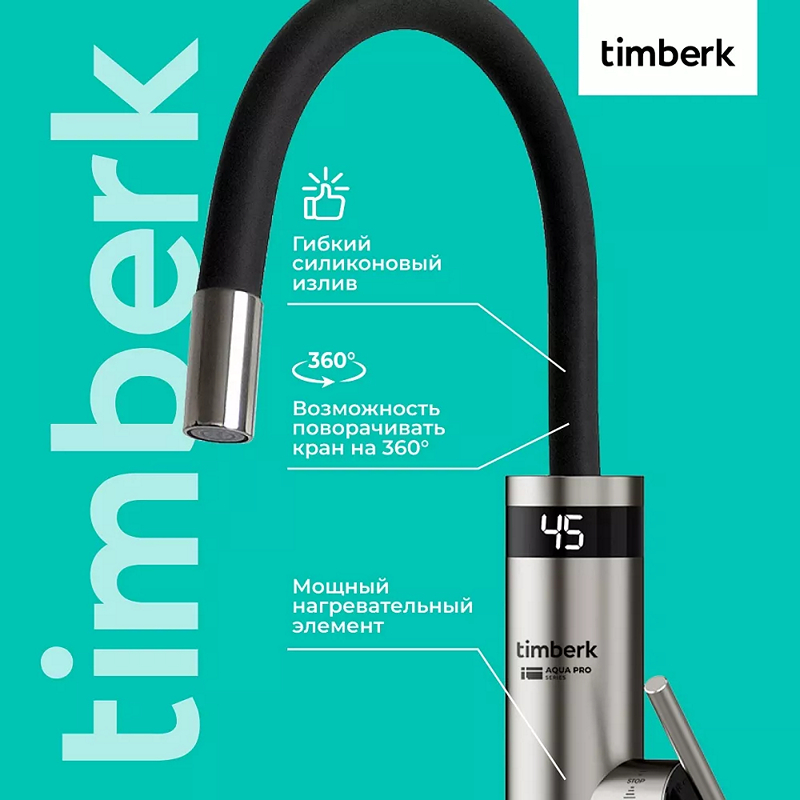

• Aqua Pro: T-IT3-MD-R12: модель с гибким изливом и металлическим основанием, на котором предусмотрен дисплей для индикации температуры. Номинальная мощность модели — 3600 Вт. Основные элементы прибора выполнены из нержавеющей стали (пищевой), а излив сделан из безопасного силикона.

На всю технику Timberk предоставляется продолжительная гарантия.
